在使用 CNC 加工的項目中，壁厚是實現最佳效果的重要因素。本文將深入探討 CNC 加工中壁厚的意義，以及它如何直接影響零件的質量和性能。

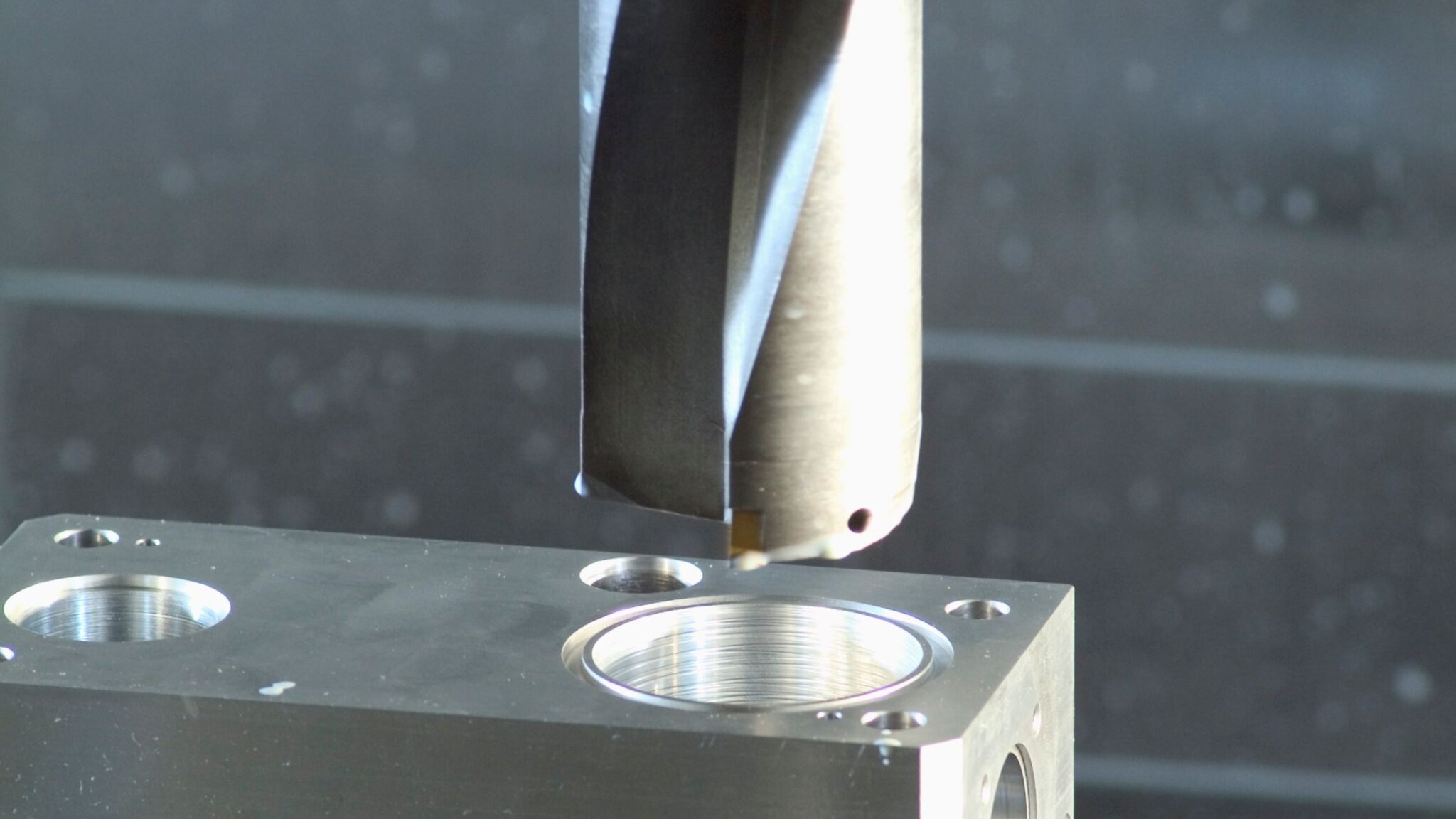

一、CNC 加工中壁厚的定義

壁厚是 CNC 加工中的關鍵參數，指零件兩個平行表面之間材料層的特定尺寸。簡單說，它維持零件結構，使其在具備必要強度的同時保持輕量化和高效性。在 CNC 加工中，壁厚需根據材料特性和零件功能計算。例如，輕質應用可能需薄壁，但薄壁加工需精確，防止翹曲或斷裂;厚壁雖增加耐用性，但會增加重量和成本，降低生產效率。

二、壁厚在 CNC 加工中的重要性

(一)結構完整性

壁厚直接影響零件的結構完整性。過薄的壁在承受載荷時易變形，導致運行故障，在汽車、航空航天等高應力行業尤為關鍵;過厚的壁雖提供更多強度，但會增加不必要的材料使用、重量和成本，卻無額外功能益處。

(二)機械穩定性

機械穩定性指零件在加工過程中和加工后保持形狀和尺寸的能力。適當?shù)谋诤翊_保零件在加工中穩定，減少刀具偏斜或振動等問題，保證精密應用中的緊公差和理想表面光潔度。

三、壁厚對材料選擇和性能的影響

(一)材料選擇與壁厚的關系

選擇 CNC 加工材料時，必須考慮壁厚，確保材料特性符合設計功能要求。如鋁和黃銅等金屬因強度和剛性可加工較薄壁;塑料在負載或高溫環境下可能需更厚壁維持結構完整性。

(二)壁厚對材料性能的影響

1. 結構強度：厚壁提供更高結構強度，對承受大機械載荷的零件至關重要。

2. 熱穩定性：壁厚影響材料抵抗溫度變化導致形狀改變的能力，在高性能應用中尤為明顯。

3. 重量：壁厚直接決定最終零件重量，在航空航天和汽車等行業中，最小化重量是關鍵因素。

4. 成本：厚壁通常意味著使用更多材料，導致成本增加，因此優化壁厚對平衡性能和成本效益至關重要。

(三)不同材料的壁厚范圍

不同材料在保持結構完整性和可加工性的同時，有不同的最小和最大壁厚范圍。例如，鋁的最小壁厚為 0.5mm，最大壁厚為 10mm;不銹鋼最小壁厚 1mm，最大壁厚 15mm 等。

四、壁厚對可加工性和刀具的影響

(一)對可加工性的影響

壁厚顯著影響可加工性。薄壁加工時，刀具偏斜和振動風險高，影響精度和表面光潔度，需精確控制加工過程，調整速度和進給量。厚壁加工更穩定，減少變形或翹曲可能性，可采用更激進的加工參數，提高效率，但也需更多材料去除，增加加工時間和成本。

(二)刀具選擇和策略

零件壁厚影響刀具選擇。薄壁零件需專門設計的刀具，減少偏斜并長期保持鋒利，通常有特殊涂層或幾何形狀，確保高精度加工。厚壁零件則需能高效去除大量材料且不影響精度的刀具，更注重剛性和耐用性。

(三)對加工過程參數的影響

壁厚影響切削速度、進給率和切削深度等加工參數。薄壁加工需減小切削深度和進給率，防止振動和刀具偏斜，保持結構完整性;厚壁加工可更激進，但需注意熱管理，避免熱變形，特別是不銹鋼或黃銅等材料，需適當冷卻和潤滑。

(四)挑戰與考慮因素

加工壁厚不同的零件有獨特挑戰，如同時有薄壁和厚壁部分的零件，可能需多次換刀或調整參數，增加復雜性，需精心規劃確保各部分加工符合規格且不影響整體質量。

五、CNC 加工中測量壁厚的工具

(一)卡尺

卡尺是多功能測量工具，常用于 CNC 加工中測量零件兩對面距離，因其易用和準確性常被用于檢查壁厚?？ǔ哂袛?shù)字式、表盤式和游標式，精度和便利性各異。其優點包括多功能、易用且數字卡尺精度高;缺點是測量范圍有限、手動操作可能引入人為誤差、對測量表面要求較高。

(二)千分尺

千分尺是精密測量工具，用于精確測量小尺寸，在 CNC 加工中常用于測量壁厚，尤其對精度要求高的情況。有多種類型，如外徑千分尺、內徑千分尺和深度千分尺。其優點是精度高、測量一致、多功能;缺點是測量范圍有限、需培訓和經驗才能準確使用、手動操作可能導致測量差異。

(三)超聲波測厚儀

超聲波測厚儀利用聲波無損測量材料厚度，適用于難以觸及或不能損壞的零件壁厚測量，廣泛用于金屬、塑料和復合材料行業。其優點是非破壞性、適用于多種材料、易用且讀數快;缺點是需針對特定材料校準、表面狀況影響精度、成本較高。

(四)X 射線和 CT 成像

X 射線和 CT 成像用于傳統接觸式測量工具不可行的情況，可創建零件詳細橫截面視圖，精確測量內外壁。X 射線提供二維視圖，CT 成像提供三維重建。其優點是非破壞性、可視化詳細、多功能;缺點是設備昂貴、需要專業設施和人員操作、耗時。

(五)光學和激光測微儀

光學和激光測微儀是非接觸式測量工具，利用光或激光束測量表面距離，適用于精密測量且無需物理接觸的零件，如精密或高拋光表面。其優點是精度高、速度快、非接觸測量防止表面損壞;缺點是表面光潔度影響精度、測量范圍有限、成本較高。

(六)渦流測厚儀

渦流測厚儀是非接觸式設備，利用電磁感應測量有色金屬厚度，在精密和無損檢測至關重要的行業中有用。其優點是非破壞性測試、精度高、多功能;缺點是主要用于有色金屬、表面狀況影響精度、需定期校準。

(七)塞尺

塞尺是簡單機械工具，由一組不同厚度的薄金屬片組成，用于測量間隙或壁厚。其優點是簡單易用、無需專業培訓、耐用且無需校準;缺點是手動操作依賴用戶技能和判斷、精度有限、不適用于軟或易碎材料。

六、CNC 加工零件的壁厚極限

(一)最小壁厚

能達到的最小壁厚取決于材料、CNC 機床能力和具體設計要求。例如，鋁最小壁厚可達 0.5mm，因其良好的可加工性和較高強度，適用于輕質應用;不銹鋼最小壁厚 1mm，其硬度高，實現薄壁需更精確加工和刀具控制;黃銅最小壁厚 0.5mm，易加工，適用于需精細細節和薄壁的零件;塑料最小壁厚 0.3mm，但因其柔性和較低強度，薄壁常用于不受大機械載荷的應用;復合材料如碳纖維最小壁厚 0.8mm，加工時需注意避免分層。

(二)最大壁厚

鋁的可加工壁厚可達數英寸，適合需高結構強度且不過度增加重量的零件;不銹鋼因密度和強度，可加工壁厚通常達 3 英寸或更厚，適用于需耐用且能承受惡劣條件的零件;黃銅易加工，可處理壁厚達 2 英寸，適用于需強度和精細細節結合的應用;塑料可加工厚壁，但受材料剛性和翹曲風險限制，如 ABS 可達 1 英寸壁厚而無明顯變形。

(三)平衡厚度、成本和公差

CNC 加工中實現所需壁厚不僅涉及材料和機床能力，還需平衡成本、公差和零件特定要求。厚壁增加材料成本和加工時間，維持厚壁緊公差具挑戰性，尤其是易受熱變形的材料。設計師必須權衡壁厚、零件性能和制造效率，例如厚壁增加強度但使零件更重且難加工，薄壁可節省材料和加工時間但可能影響強度和耐用性。

七、最小壁厚設計的 8 個技巧

(一)選擇合適材料

選擇高強度重量比材料，如鋁和鈦，即使壁厚減薄也能保持結構完整性，同時考慮材料可加工性，難加工材料可能需更厚壁避免制造過程中變形。

(二)根據應用優化壁厚

根據零件預期用途確定最小壁厚，非承重部件可薄至 0.5mm，承重部件需更厚壁增加強度，通過模擬和原型測試平衡減重與結構完整性。

(三)實施加固特征

添加肋或角撐板加固薄壁，避免應力集中，減少使用中變形風險，同時采用圓角或倒角代替尖角。

(四)控制刀具偏斜

使用短切削刀具減少偏斜，調整加工參數如進給率和切削速度，降低刀具和零件受力，確保壁厚均勻和表面光潔度。

(五)考慮熱穩定性

考慮材料熱膨脹特性，尤其是加工易發熱的塑料或金屬時，采用冷卻策略如使用冷卻液或空氣噴射，保持尺寸精度并防止熱損傷。

(六)使用有限元分析(FEA)

進行 FEA 模擬預測零件在負載下的行為，識別設計中的潛在弱點，在加工前調整壁厚和加固特征，模擬不同加工場景確定平衡性能、重量和可制造性的最佳壁厚。

(七)規劃表面處理

考慮加工后表面處理工藝，如陽極氧化或電鍍，確保處理后壁厚符合規格，選擇對薄壁區域應力影響最小的表面處理方法。

(八)咨詢加工專家

設計階段與 CNC 機械師密切合作，獲取刀具選擇、加工策略和潛在挑戰的見解，共同進行原型測試，在大規模生產前完善設計。

八、壁厚計算公式

計算壁厚的公式通常取決于設計要求和具體應用。對于圓柱形零件(如管道或管材)，常用公式為：壁厚 = (外徑 - 內徑)/ 2。對于其他類型零件，可能需根據最大應力或結構完整性所需最小材料厚度等特定設計考慮來計算壁厚。例如，設計外徑 100mm、內徑 90mm 的圓柱形套筒，其壁厚 = (100mm - 90mm)/ 2 = 5mm，此厚度確保套筒有足夠材料保持形狀并承受使用中的機械載荷。

九、影響壁厚的行業標準和法規

壁厚常受 CNC 加工行業通用標準制約，尤其在對精度和耐用性要求高的行業。如 ASME B31.3 規范過程工業管道最小壁厚，確保管道承受內壓和外載;ISO 2768 規定線性和角度尺寸公差，間接影響壁厚，確保壁不過薄或過厚;DIN 16901 管理塑料注射成型零件設計，關注壁厚均勻性;MIL - STD - 31000 要求國防和航空航天行業詳細記錄設計方面包括壁厚;ASTM D4976 規定聚乙烯材料要求，包括不同應用的合適壁厚。

十、CNC 壁厚加工的常見錯誤及避免方法

(一)選擇不適合材料的壁厚

每種材料有特定性能，壁厚選擇不當會導致問題，如塑料或軟金屬薄壁易翹曲或斷裂。

(二)忽視刀具偏斜

刀具偏斜會導致壁厚變化，加工薄壁時需選擇合適刀具并調整參數。

(三)忽略熱膨脹

加工中產生的熱量使材料膨脹，不考慮熱膨脹會導致零件尺寸不正確，影響裝配和功能，加工易熱膨脹材料(如鋁)時需特別注意。

(四)支撐結構不足

薄壁在加工中易振動和移動，導致切割不準確，需使用足夠的支撐結構或夾具固定零件。

(五)未考慮最小壁厚

每種材料和加工過程有可實現的最小壁厚，忽視此點會導致零件脆弱或易出現缺陷，遵循 CNC 加工最小壁厚原則可避免這些問題。

十一、總結

壁厚影響 CNC 加工的每個階段，從材料選擇到表面光潔度。本文涵蓋從材料選擇到加工參數優化等關鍵考慮因素，壁厚絕不能被忽視，精心規劃和執行是實現最佳結果的關鍵。如需進一步學習，可參考詳細的 CNC 加工設計指南或咨詢行業專家。

十二、常見問題解答

(一)0.4mm 噴嘴的最小壁厚是多少?

使用 0.4mm 噴嘴時，推薦最小壁厚約為 0.8mm，可確保結構完整性并保持 3D 打印或 CNC 加工精度。

(二)0.8mm 噴嘴的壁厚是多少?

使用 0.8mm 噴嘴時，壁厚可薄至 1.6mm，在強度和材料效率間取得平衡，適合較大且需耐用壁的零件。
